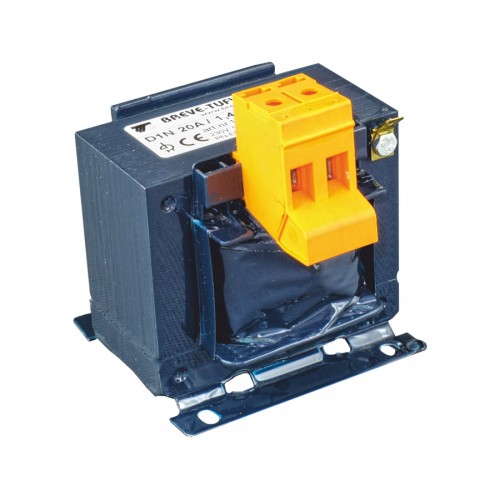

D1N - Einphasige Netzdrossel
Die Drosseln der Reihe D1N arbeiten im Dreiphasenbetrieb und sind bestimmt zum Einsatz in Stromversorgungseinheiten und zahlreichen Industrieapplikationen. Häufiger Verwendungszweck ist die Reduzierung von Kurzschlussstrom oder der Einsatz als Speicherdrossel. Sie arbeiten ebenso als Glättungsdrossel und in Oberwellenfiltern.
Die D1N Induktivitäten bestehen aus einem EI-Eisenkern mit Luftspalt, einer gleichförmig gewickelten Kupferwicklung, mit Metallfuß und Klemmleisten- oder Kabelanschlüssen. Sie sind imprägniert, gewährleisten hohe mechanische Festigkeit und sind schmutzabweisend.
Gefertigt gem.: PN-EN 61558-2-20
Rated voltage: 750 V
Frequenz: 50/60 Hz
Nennstrom: 4 – 150 A
Induktivität: 7,32 – 0,195 mH
Spannungsabfall: 4% (In, 230V, 50Hz)
Isolationtest Spannung: 3000 V; 50Hz
Umgebungstemperatur: 40°C
Isolationsklasse: F (155 °C)
Schutzart: IP00
